धातु कोर पीसीबी तांबा सब्सट्रेट कठोर पीसीबी CuPCB धातु गर्मी फैलाव

धातु कोर पीसीबी तांबा सब्सट्रेट कठोर पीसीबी CuPCB धातु गर्मी फैलाव

ब्रांड नाम:	TECircuit
मॉडल संख्या:	TEC0122
एमओक्यू:	नमूना के लिए 1pcs, थोक के लिए 100pcs
कीमत:	USD 1.99 ~ USD9.99/pcs
प्रसव का समय:	5-15 कार्य दिवस
भुगतान की शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

विस्तृत जानकारी

उत्पाद का वर्णन

रेटिंग और समीक्षा

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

ब्रांड:

शेन्ज़ेन Tecircuit इलेक्ट्रॉनिक्स कं, लिमिटेड

उत्पाद का प्रकार:

पीसीबी, उच्च आवृत्ति बोर्ड, कठोर पीसीबी, कठोर बोर्ड, लचीला बोर्ड, कठोर-फ्लेक्स पीसीबी, आईसी-सब्सट्रे

आइटम संख्या:

R0026

सेवा:

पीसीबीए सेवा

पैकेजिंग विवरण:

वैक्यूम पैकेज+कार्टन बॉक्स

आपूर्ति की क्षमता:

50000 पीसी / माह

प्रमुखता देना:

धातु हीट फैलाव पीसीबी

धातु कोर पीसीबी कॉपर सब्सट्रेट

धातु कोर पीसीबी कठोर पीसीबी

उत्पाद का वर्णन

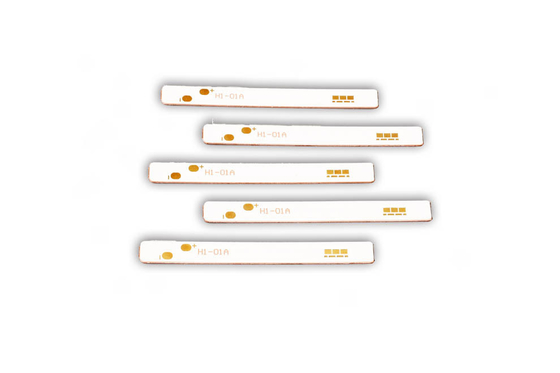

उत्पाद चित्र

के बारे मेंTECसर्किट

पाया गयाःTECircuit वर्ष 2000 से काम कर रहा है।2004.

स्थानःचीन के शेन्ज़ेन में स्थित एक इलेक्ट्रॉनिक्स विनिर्माण सेवा (ईएमएस) प्रदाता।

आइटम:अनुकूलन योग्य ईएमएस पीसीबी,प्रस्तावकी एक पूरी श्रृंखलाएक-स्टॉपदुकान सेवाएं।

सेवा: प्रिंटेड सर्किट बोर्ड (पीसीबी) और मुद्रित सर्किट बोर्ड विधानसभा))पीसीबीए), लचीला मुद्रित सर्किट बोर्डएफपीसी), घटक सोर्सिंग,बॉक्स-बिल्डिंग, परीक्षण।

गुणवत्ता आश्वासन: यूएल,आईएसओ 9001,आईएसओ 14001,आईएसओ13485, ITAF 16949 औरROHS और REACH के अनुरूप।

कारखाने की तस्वीरें:
कंपनी का स्वयं का कारखाना: 50,000 वर्ग मीटर; कर्मचारीः 930+; मासिक उत्पादन क्षमताः 100,000 वर्ग मीटर

उत्पाद अनुप्रयोग

पावर इलेक्ट्रॉनिक्स:
- आम तौर पर पावर एम्पलीफायर, कन्वर्टर्स और इनवर्टर्स में उपयोग किया जाता है क्योंकि उनकी उत्कृष्ट थर्मल चालकता है, जो उच्च-शक्ति अनुप्रयोगों में उत्पन्न गर्मी को प्रबंधित करने में मदद करती है।
एलईडी प्रकाश व्यवस्था:
- एलईडी प्रकाश व्यवस्थाओं में उपयोग किया जाता है ताकि एलईडी घटकों के इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए गर्मी को कुशलतापूर्वक फैलाया जा सके।
आरएफ और माइक्रोवेव अनुप्रयोग:
- रेडियो आवृत्ति (आरएफ) और माइक्रोवेव सर्किट में प्रयोग किया जाता है, जहां प्रभावी संचालन के लिए कम संकेत हानि और उच्च थर्मल प्रदर्शन महत्वपूर्ण हैं।
ऑटोमोबाइल इलेक्ट्रॉनिक्स:
- ऑटोमोबाइल नियंत्रण इकाइयों, सेंसरों और बिजली प्रबंधन प्रणालियों में एकीकृत, जहां विश्वसनीयता और थर्मल प्रबंधन आवश्यक हैं।
दूरसंचार उपकरण:
- उच्च आवृत्ति संकेतों का समर्थन करने के लिए दूरसंचार उपकरणों में उपयोग किया जाता है, तांबे की चालकता और थर्मल गुणों से लाभान्वित होता है।
औद्योगिक उपकरण:
- औद्योगिक नियंत्रण प्रणालियों और मशीनरी में प्रयोग किया जाता है जहां स्थायित्व और गर्मी प्रतिरोध की आवश्यकता होती है।
उपभोक्ता इलेक्ट्रॉनिक्स:
- उच्च प्रदर्शन वाले उपभोक्ता उपकरणों जैसे गेमिंग कंसोल और उच्च अंत ऑडियो उपकरण में एकीकृत उत्कृष्ट थर्मल और विद्युत प्रदर्शन के लिए।
नवीकरणीय ऊर्जा:
- सौर इन्वर्टर और पवन टरबाइन नियंत्रकों में उपयोग किया जाता है, जहां कुशल गर्मी अपव्यय विश्वसनीय संचालन के लिए महत्वपूर्ण है।
चिकित्सा उपकरण:
- चिकित्सा उपकरण में प्रयोग किया जाता है जिसमें सटीक थर्मल प्रबंधन की आवश्यकता होती है, जैसे इमेजिंग सिस्टम और नैदानिक उपकरण।
हीट सिंक अनुप्रयोग:
- पीसीबी डिजाइनों में प्रयोग किया जाता है जो विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों में थर्मल प्रबंधन को बढ़ाने के लिए हीट सिंक के रूप में कार्य करते हैं।

उत्पाद की विशेषताएं

उत्कृष्ट ताप चालकता:
- तांबे के सब्सट्रेट पारंपरिक FR4 सामग्री की तुलना में बेहतर गर्मी अपव्यय प्रदान करते हैं, जो उन्हें उच्च-शक्ति अनुप्रयोगों के लिए आदर्श बनाते हैं।
उच्च विद्युत चालकता:
- कम प्रतिरोध और उच्च चालकता प्रदान करता है, जो बिजली सर्किट में ऊर्जा हानि को कम करने के लिए आवश्यक है।
स्थायित्व:
- कॉपर सब्सट्रेट मानक पीसीबी की तुलना में अधिक मजबूत होते हैं और उच्च तापमान और यांत्रिक तनाव का सामना कर सकते हैं।
हल्का वजन:
- तांबे के सब्सट्रेट अपनी ताकत के बावजूद हल्के भी हो सकते हैं, जो पोर्टेबल और कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए फायदेमंद है।
अच्छी आयामी स्थिरता:
- विभिन्न थर्मल परिस्थितियों में संरचनात्मक अखंडता बनाए रखता है, विकृति या विघटन के जोखिम को कम करता है।
विभिन्न प्रक्रियाओं के साथ संगतता:
- मानक पीसीबी विनिर्माण प्रक्रियाओं के साथ संगत, जिसमें सतह माउंट तकनीक (एसएमटी) और छेद-थ्रू-होल असेंबली शामिल है।
डिजाइन लचीलापन:
- तांबे की नरमता के कारण जटिल डिजाइन और लेआउट की अनुमति देता है, जिससे कॉम्पैक्ट स्थानों में जटिल सर्किट की अनुमति मिलती है।
लागत पर विचार:
- हालांकि आम तौर पर मानक FR4 पीसीबी की तुलना में अधिक महंगा होता है, लेकिन प्रदर्शन और स्थायित्व के दीर्घकालिक लाभ अक्सर निवेश को उचित ठहराते हैं।
पर्यावरण प्रतिरोध:
- तांबे के सब्सट्रेट को संक्षारण और पर्यावरणीय कारकों के प्रति अधिक प्रतिरोध के लिए इलाज किया जा सकता है, जिससे पीसीबी का जीवनकाल बढ़ जाता है।
थर्मल प्रबंधन समाधान:
- अक्सर उच्च प्रदर्शन अनुप्रयोगों में गर्मी अपव्यय को अनुकूलित करने के लिए अतिरिक्त थर्मल प्रबंधन सुविधाओं, जैसे कि वायस और हीट सिंक के साथ डिजाइन किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: उद्धरण के लिए क्या आवश्यक है?
उत्तर:
पीसीबीः QTY, गेरबर फ़ाइल और तकनीकी आवश्यकताएं ((सामग्री/सतह परिष्करण उपचार/ताँबा मोटाई/बोर्ड मोटाई,...)
पीसीबीए: पीसीबी जानकारी, बीओएम, परीक्षण दस्तावेज...)

Q2: आप उत्पादन के लिए कौन सी फ़ाइल प्रारूप स्वीकार करते हैं?
उत्तर:
पीसीबी गेर्बर फ़ाइल
पीसीबी के लिए बीओएम सूची
पीसीबीए के लिए परीक्षण विधि

प्रश्न 3: क्या मेरी फाइलें सुरक्षित हैं?
उत्तर:
आपकी फ़ाइलें पूरी तरह से सुरक्षित और सुरक्षित रखी जाती हैं। हम पूरी प्रक्रिया में अपने ग्राहकों के लिए आईपी की रक्षा करते हैं। ग्राहकों से सभी दस्तावेज कभी भी किसी तीसरे पक्ष के साथ साझा नहीं किए जाते हैं।

Q4: शिपमेंट का तरीका क्या है?
उत्तर:
हम शिपमेंट के लिए फेडएक्स/डीएचएल/टीएनटी/यूपीएस की पेशकश कर सकते हैं। ग्राहक द्वारा प्रदान की गई शिपमेंट विधि भी स्वीकार्य है।

Q5: भुगतान का तरीका क्या है?
उत्तर:
अग्रिम में टेलीग्राफिक ट्रांसफर (एडवांस टीटी, टी/टी), पेपैल स्वीकार्य है।

उत्पाद का वर्णन

विनिर्देशः
पीसीबी परतें:	1-42 परतें
पीसीबी सामग्रीः	सीईएम1, सीईएम3, रोजर्स, एफआर-4, हाई टीजी एफआर-4, एल्यूमीनियम बेस, हेलोजन मुक्त
पीसीबी बोर्ड का अधिकतम आकारः	620 मिमी*1100 मिमी
पीसीबी प्रमाणपत्रः	RoHS निर्देश के अनुरूप
पीसीबी मोटाईः	1.6 ±0.1 मिमी
बाहर की परत तांबा मोटाईः	0.5-5 औंस
आंतरिक परत तांबा मोटाईः	0.5-4 औंस
पीसीबी अधिकतम बोर्ड मोटाईः	6.0 मिमी
न्यूनतम छेद का आकारः	0.20 मिमी
न्यूनतम लाइन चौड़ाई/स्थानः	3/3मिल
मिन. एस/एम पिच:	0.1mm(4mil)
प्लेट मोटाई और एपर्चर अनुपात:	30:1
न्यूनतम छेद तांबाः	20μm
होले डाय. सहिष्णुता ((PTH):	±0.075mm(3mil)
होल डाय. सहिष्णुता ((NPTH):	±0.05mm (2mil)
छेद स्थिति विचलनः	±0.05mm (2mil)
रेखांकन सहिष्णुता:	±0.05mm (2mil)
पीसीबी सोल्डर मास्क:	काला, सफेद, पीला
पीसीबी सतह समाप्तः	एचएएसएल सीसा मुक्त, डुबकी एनआईजी, केमिकल टिन, फ्लैश गोल्ड, ओएसपी, गोल्ड फिंगर, पीलेबल, डुबकी सिल्वर
किंवदंती:	सफेद
ई-परीक्षण:	100% एओआई, एक्स-रे, फ्लाइंग जांच।
रूपरेखा:	मार्ग और स्कोर/वी-कट
निरीक्षण मानक:	IPC-A-610CCClassII
प्रमाणपत्र:	UL (E503048),ISO9001/ISO14001/IATF16949
आउटगोइंग रिपोर्ट:	अंतिम निरीक्षण, ई-परीक्षण, मिलाप योग्यता परीक्षण, माइक्रो सेक्शन और अधिक
