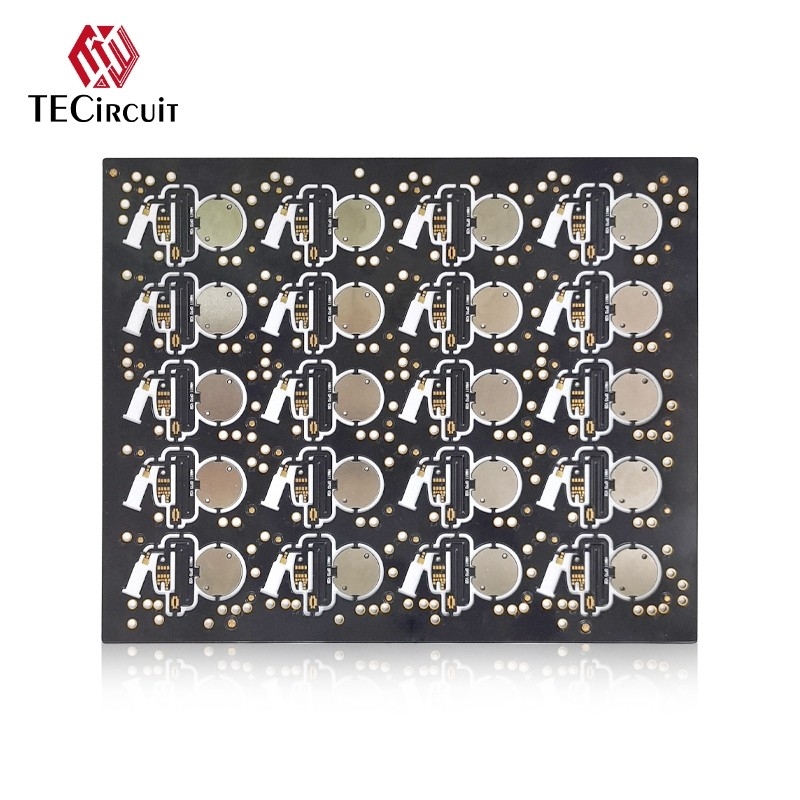

कठोर पीसीबी सर्किट बोर्ड धातु कोर पीसीबी निर्माता बुनियादी अनुकूलन

TECircuit के बारे में
पाया गयाःTECircuit वर्ष 2000 से काम कर रहा है।2004.
स्थानःचीन के शेन्ज़ेन में स्थित एक इलेक्ट्रॉनिक्स विनिर्माण सेवा (ईएमएस) प्रदाता।
आइटम:अनुकूलन योग्य ईएमएस पीसीबी,प्रस्तावकी एक पूरी श्रृंखलाएक-स्टॉपदुकान सेवाएं।
सेवा: प्रिंटेड सर्किट बोर्ड (पीसीबी) और मुद्रित सर्किट बोर्ड विधानसभा))पीसीबीए), लचीला मुद्रित सर्किट बोर्डएफपीसी), घटक सोर्सिंग,बॉक्स-बिल्डिंग, परीक्षण।
गुणवत्ता आश्वासन:यूएल,आईएसओ 9001,आईएसओ 14001,आईएसओ 13485,आईटीएएफ 16949 औरआरओएचएस और रीच के अनुरूप।
कारखाने की तस्वीरें:
कंपनी का स्वयं का कारखाना: 50,000 वर्ग मीटर; कर्मचारीः 930+; मासिक उत्पादन क्षमताः 100,000 वर्ग मीटर

अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: उद्धरण के लिए क्या आवश्यक है?
उत्तर:
पीसीबीः QTY, गेरबर फ़ाइल और तकनीकी आवश्यकताएं ((सामग्री/सतह परिष्करण उपचार/ताँबा मोटाई/बोर्ड मोटाई,...)
पीसीबीए: पीसीबी जानकारी, बीओएम, परीक्षण दस्तावेज...)

Q2: आप उत्पादन के लिए कौन सी फ़ाइल प्रारूप स्वीकार करते हैं?
उत्तर:
पीसीबी गेर्बर फ़ाइल
पीसीबी के लिए बीओएम सूची
पीसीबीए के लिए परीक्षण विधि

प्रश्न 3: क्या मेरी फाइलें सुरक्षित हैं?
उत्तर:
आपकी फ़ाइलें पूरी तरह से सुरक्षित और सुरक्षित रखी जाती हैं। हम पूरी प्रक्रिया में अपने ग्राहकों के लिए आईपी की रक्षा करते हैं। ग्राहकों से सभी दस्तावेज कभी भी किसी तीसरे पक्ष के साथ साझा नहीं किए जाते हैं।

Q4: शिपमेंट का तरीका क्या है?
उत्तर:
हम शिपमेंट के लिए फेडएक्स/डीएचएल/टीएनटी/यूपीएस की पेशकश कर सकते हैं। ग्राहक द्वारा प्रदान की गई शिपमेंट विधि भी स्वीकार्य है।

Q5: भुगतान का तरीका क्या है?
उत्तर:
अग्रिम में टेलीग्राफिक ट्रांसफर (एडवांस टीटी, टी/टी), पेपैल स्वीकार्य है।

​उत्पाद का वर्णन

विनिर्देशः
पीसीबी परतें:	1-42 परतें
पीसीबी सामग्रीः	सीईएम1, सीईएम3, रोजर्स, एफआर-4, हाई टीजी एफआर-4, एल्यूमीनियम बेस, हेलोजन मुक्त
पीसीबी बोर्ड का अधिकतम आकारः	620 मिमी*1100 मिमी
पीसीबी प्रमाणपत्रः	RoHS निर्देश के अनुरूप
पीसीबी मोटाईः	1.6 ±0.1 मिमी
बाहर की परत तांबा मोटाईः	0.5-5 औंस
आंतरिक परत तांबा मोटाईः	0.5-4 औंस
पीसीबी अधिकतम बोर्ड मोटाईः	6.0 मिमी
न्यूनतम छेद का आकारः	0.20 मिमी
न्यूनतम लाइन चौड़ाई/स्थानः	3/3मिल
मिन. एस/एम पिच:	0.1mm(4mil)
प्लेट मोटाई और एपर्चर अनुपात:	30:1
न्यूनतम छेद तांबाः	20μm
होले डाय. सहिष्णुता ((PTH):	±0.075mm(3mil)
होल डाय. सहिष्णुता ((NPTH):	±0.05mm (2mil)
छेद स्थिति विचलनः	±0.05mm (2mil)
रेखांकन सहिष्णुता:	±0.05mm (2mil)
पीसीबी सोल्डर मास्क:	काला, सफेद, पीला
पीसीबी सतह समाप्तः	एचएएसएल सीसा मुक्त, डुबकी एनआईजी, केमिकल टिन, फ्लैश गोल्ड, ओएसपी, गोल्ड फिंगर, पीलेबल, डुबकी सिल्वर
किंवदंती:	सफेद
ई-परीक्षण:	100% एओआई, एक्स-रे, फ्लाइंग जांच।
रूपरेखा:	मार्ग और स्कोर/वी-कट
निरीक्षण मानक:	IPC-A-610CCClassII
प्रमाणपत्र:	UL (E503048),ISO9001/ISO14001/IATF16949
आउटगोइंग रिपोर्ट:	अंतिम निरीक्षण, ई-परीक्षण, मिलाप योग्यता परीक्षण, माइक्रो सेक्शन और अधिक

​
