कठोर फ्लेक्स प्रिंटेड सर्किट बोर्ड पीसीबी बोर्ड विनिर्माण

कठोर फ्लेक्स प्रिंटेड सर्किट बोर्ड पीसीबी बोर्ड विनिर्माण

ब्रांड नाम:	TECircuit
मॉडल संख्या:	TEC0189
एमओक्यू:	1pcs
कीमत:	USD 1.99 ~ USD9.99/pcs
प्रसव का समय:	5-15 कार्य दिवस
भुगतान की शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

प्रमाणन:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

ब्रांड:

शेन्ज़ेन Tecircuit इलेक्ट्रॉनिक्स कं, लिमिटेड

उत्पाद का प्रकार:

पीसीबी, उच्च आवृत्ति बोर्ड, कठोर पीसीबी, कठोर बोर्ड, लचीला बोर्ड, कठोर-फ्लेक्स पीसीबी, आईसी-सब्सट्रे

आइटम संख्या:

आरएफ0032

सेवा:

पीसीबीए सेवा

पैकेजिंग विवरण:

वैक्यूम पैकेज+कार्टन बॉक्स

आपूर्ति की क्षमता:

50000 पीसी / माह

प्रमुखता देना:

पहचान उपकरण पीसीबी बोर्ड

कठोर लचीला मुद्रित सर्किट बोर्ड निर्माण

उत्पाद का वर्णन

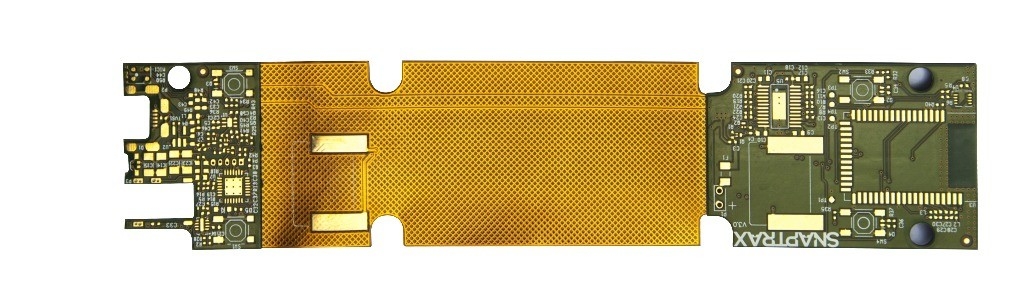

उत्पाद चित्र

के बारे मेंTECसर्किट

पाया गयाःTECircuit वर्ष 2000 से काम कर रहा है।2004.

स्थानःचीन के शेन्ज़ेन में स्थित एक इलेक्ट्रॉनिक्स विनिर्माण सेवा (ईएमएस) प्रदाता।

आइटम:अनुकूलन योग्य ईएमएस पीसीबी,प्रस्तावकी एक पूरी श्रृंखलाएक-स्टॉपदुकान सेवाएं।

सेवा: प्रिंटेड सर्किट बोर्ड (पीसीबी) और मुद्रित सर्किट बोर्ड विधानसभा))पीसीबीए), लचीला मुद्रित सर्किट बोर्डएफपीसी), घटक सोर्सिंग,बॉक्स-बिल्डिंग, परीक्षण।

गुणवत्ता आश्वासन: यूएल,आईएसओ 9001,आईएसओ 14001,आईएसओ13485, ITAF 16949 औरROHS और REACH के अनुरूप।

कारखाने की तस्वीरें:
कंपनी का स्वयं का कारखाना: 50,000 वर्ग मीटर; कर्मचारीः 930+; मासिक उत्पादन क्षमताः 100,000 वर्ग मीटर

उत्पाद अनुप्रयोग

स्पेक्ट्रोमीटर:
- विभिन्न तरंग दैर्ध्यों में प्रकाश की तीव्रता को मापने वाले उपकरणों में प्रयोग किया जाता है, जिससे रासायनिक विश्लेषण और अनुसंधान में सुविधा होती है।
गैस डिटेक्टर:
- हवा की गुणवत्ता की निगरानी करने वाले उपकरणों में उपयोग किया जाता है, जो हानिकारक गैसों जैसे कि CO2, CO, और वाष्पशील कार्बनिक यौगिकों (VOCs) का पता लगाता है।
पर्यावरण निगरानी उपकरण:
- पर्यावरण मापदंडों जैसे तापमान, आर्द्रता और प्रदूषण के स्तर को मापने वाले उपकरणों में एकीकृत।
चिकित्सा निदान उपकरण:
- रक्त विश्लेषक और ग्लूकोज मीटर जैसे उपकरणों में उपयोग किया जाता है, सटीक स्वास्थ्य माप के लिए सेंसर और नियंत्रण इकाइयों को जोड़ता है।
औद्योगिक प्रक्रिया नियंत्रण:
- उत्पादन प्रक्रियाओं में मापदंडों की निगरानी करने वाली प्रणालियों में नियोजित, गुणवत्ता और सुरक्षा सुनिश्चित करना।
विकिरण डिटेक्टर:
- चिकित्सा और सुरक्षा अनुप्रयोगों में उपयोग किए जाने वाले आयनकारी विकिरण के संपर्क को मापने वाले उपकरणों में एकीकृत
अल्ट्रासोनिक परीक्षण उपकरण:
- गैर विनाशकारी परीक्षण उपकरणों में सामग्री गुणों को मापने और दोषों का पता लगाने के लिए प्रयोग किया जाता है।
थर्मल इमेजिंग कैमरा:
- इन्फ्रारेड कैमरों में प्रयोग किया जाता है जो गर्मी के पैटर्न का पता लगाते हैं, सुरक्षा से लेकर भवन निरीक्षण तक विभिन्न अनुप्रयोगों में उपयोगी होते हैं।
प्रवाह मीटर:
- विभिन्न औद्योगिक अनुप्रयोगों में तरल पदार्थों और गैसों की प्रवाह दर को मापने वाले उपकरणों में एकीकृत।
स्मार्ट सेंसर:
- व्यापक डेटा संग्रह और विश्लेषण के लिए कई सेंसर प्रौद्योगिकियों को जोड़ने वाले उन्नत डिटेक्शन उपकरणों में उपयोग किया जाता है।

उत्पाद की विशेषताएं

लचीलापन:
- आरएफपीसीबी को कॉम्पैक्ट और जटिल डिजाइनों में फिट करने के लिए अनुकूलित किया जा सकता है, जिससे पता लगाने वाले उपकरणों के भीतर स्थान अनुकूलित होता है।
अंतरिक्ष दक्षता:
- कठोर-लचीला डिजाइन आकार और वजन को कम करने की अनुमति देता है, जिससे यह पोर्टेबल और हैंडहेल्ड उपकरणों के लिए उपयुक्त हो जाता है।
उच्च संकेत अखंडता:
- सेंसर से सटीक और विश्वसनीय डेटा संचरण सुनिश्चित करने के लिए सिग्नल हानि और हस्तक्षेप को कम करने के लिए डिज़ाइन किया गया।
स्थायित्व:
- अत्यधिक तापमान, कंपन और आर्द्रता सहित पर्यावरणीय तनाव का सामना करने के लिए बनाया गया।
थर्मल प्रबंधन:
- प्रभावी गर्मी अपव्यय गुण संवेदनशील इलेक्ट्रॉनिक घटकों के लिए इष्टतम परिचालन स्थितियों को बनाए रखने में मदद करते हैं।
अनुकूलन क्षमता:
- विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है, जो उपयोग की जाने वाली पता लगाने की तकनीक के आधार पर अद्वितीय विन्यास की अनुमति देता है।
इकट्ठा करने में आसानी:
- यह विनिर्माण प्रक्रिया को सरल बनाता है, जिससे जटिल पता लगाने की प्रणालियों में कुशल एकीकरण संभव होता है।
हल्का वजन:
- आरएफपीसीबी के हल्के स्वभाव से पता लगाने वाले उपकरणों की समग्र पोर्टेबिलिटी में योगदान मिलता है।
पर्यावरणीय कारकों का प्रतिरोध:
- अक्सर नमी, धूल और रसायनों के प्रतिरोध के लिए इलाज किया जाता है, विभिन्न परिचालन स्थितियों में विश्वसनीयता में वृद्धि होती है।
उद्योग मानकों का अनुपालन:
- प्रासंगिक सुरक्षा और प्रदर्शन मानकों को पूरा करने के लिए निर्मित, महत्वपूर्ण पता लगाने के अनुप्रयोगों में विश्वसनीय संचालन सुनिश्चित करना।

प्रश्न 1: उद्धरण के लिए क्या आवश्यक है?
उत्तर:
पीसीबीः QTY, गेरबर फ़ाइल और तकनीकी आवश्यकताएं ((सामग्री/सतह परिष्करण उपचार/ताँबा मोटाई/बोर्ड मोटाई,...)
पीसीबीए: पीसीबी जानकारी, बीओएम, परीक्षण दस्तावेज...)

Q2: आप उत्पादन के लिए कौन सी फ़ाइल प्रारूप स्वीकार करते हैं?
उत्तर:
पीसीबी गेर्बर फ़ाइल
पीसीबी के लिए बीओएम सूची
पीसीबीए के लिए परीक्षण विधि

प्रश्न 3: क्या मेरी फाइलें सुरक्षित हैं?
उत्तर:
आपकी फ़ाइलें पूरी तरह से सुरक्षित और सुरक्षित रखी जाती हैं। हम पूरी प्रक्रिया में अपने ग्राहकों के लिए आईपी की रक्षा करते हैं। ग्राहकों से सभी दस्तावेज कभी भी किसी तीसरे पक्ष के साथ साझा नहीं किए जाते हैं।

Q4: शिपमेंट का तरीका क्या है?
उत्तर:
हम शिपमेंट के लिए फेडएक्स/डीएचएल/टीएनटी/यूपीएस की पेशकश कर सकते हैं। ग्राहक द्वारा प्रदान की गई शिपमेंट विधि भी स्वीकार्य है।

Q5: भुगतान का तरीका क्या है?
उत्तर:
अग्रिम में टेलीग्राफिक ट्रांसफर (एडवांस टीटी, टी/टी), पेपैल स्वीकार्य है।

उत्पाद का वर्णन

विनिर्देशः
पीसीबी परतें:	1-42 परतें
पीसीबी सामग्रीः	सीईएम1, सीईएम3, रोजर्स, एफआर-4, हाई टीजी एफआर-4, एल्यूमीनियम बेस, हेलोजन मुक्त
पीसीबी बोर्ड का अधिकतम आकारः	620 मिमी*1100 मिमी
पीसीबी प्रमाणपत्रः	RoHS निर्देश के अनुरूप
पीसीबी मोटाईः	1.6 ±0.1 मिमी
बाहर की परत तांबा मोटाईः	0.5-5 औंस
आंतरिक परत तांबा मोटाईः	0.5-4 औंस
पीसीबी अधिकतम बोर्ड मोटाईः	6.0 मिमी
न्यूनतम छेद का आकारः	0.20 मिमी
न्यूनतम लाइन चौड़ाई/स्थानः	3/3मिल
मिन. एस/एम पिच:	0.1mm(4mil)
प्लेट मोटाई और एपर्चर अनुपात:	30:1
न्यूनतम छेद तांबाः	20μm
होले डाय. सहिष्णुता ((PTH):	±0.075mm(3mil)
होल डाय. सहिष्णुता ((NPTH):	±0.05mm (2mil)
छेद स्थिति विचलनः	±0.05mm (2mil)
रेखांकन सहिष्णुता:	±0.05mm (2mil)
पीसीबी सोल्डर मास्क:	काला, सफेद, पीला
पीसीबी सतह समाप्तः	एचएएसएल सीसा मुक्त, डुबकी एनआईजी, केमिकल टिन, फ्लैश गोल्ड, ओएसपी, गोल्ड फिंगर, पीलेबल, डुबकी सिल्वर
किंवदंती:	सफेद
ई-परीक्षण:	100% एओआई, एक्स-रे, फ्लाइंग जांच।
रूपरेखा:	मार्ग और स्कोर/वी-कट
निरीक्षण मानक:	IPC-A-610CCClassII
प्रमाणपत्र:	UL (E503048),ISO9001/ISO14001/IATF16949
आउटगोइंग रिपोर्ट:	अंतिम निरीक्षण, ई-परीक्षण, मिलाप योग्यता परीक्षण, माइक्रो सेक्शन और अधिक
