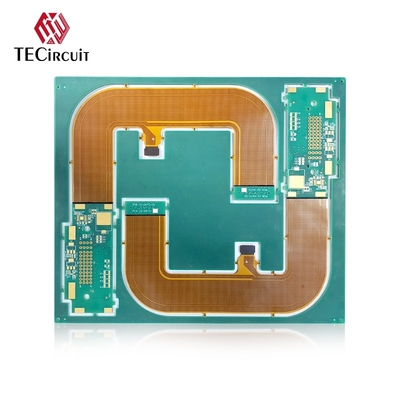

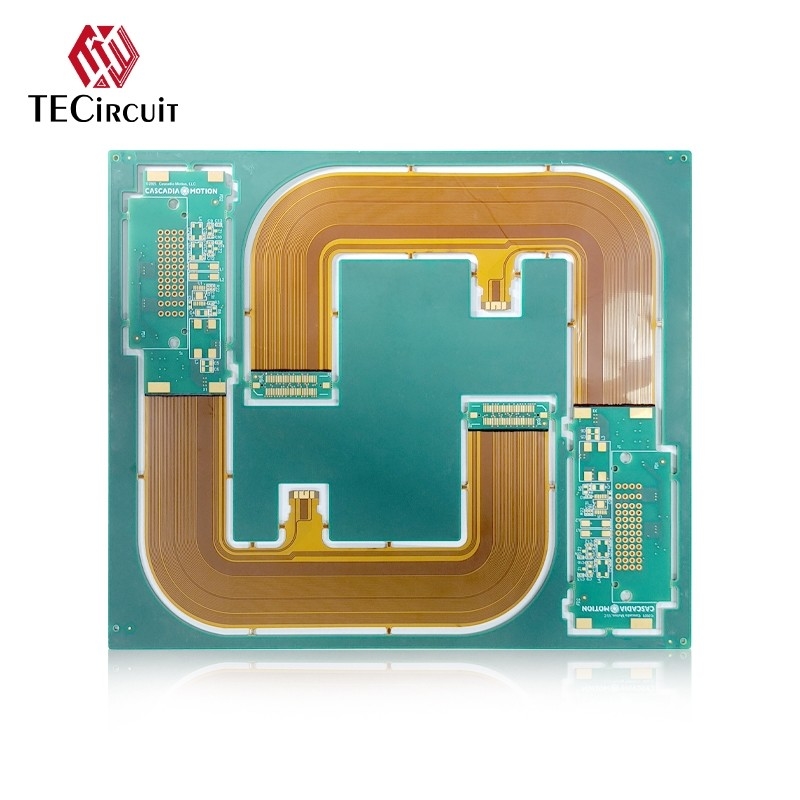

2 परत कठोर लचीला सर्किट बोर्ड सोने की उंगली 0.15 मिमी मोटाई पीसीबी लचीला कठोर

TECircuit के बारे में

2004 में स्थापित TECircuit, एक राष्ट्रीय उच्च तकनीक उद्यम के रूप में एक कुशल पीसीबी और पीसीबीए निर्माता है। हम गुआंग्डोंग के Huizhou शहर में हमारे पीसीबी कारखाने पर आधारित हैं, हम 1-40L पीसीबी सटीक और घनी उत्पादन करते हैं।हमारे 8 एसएमटी लाइनों के साथ, हम विशाल क्षेत्र के बीच पीसीबीए में उल्लेखनीय हैं। घरेलू और विदेशी उत्पादों पर ध्यान केंद्रित किया गया है और 30 से अधिक देशों और क्षेत्रों को बढ़ावा दिया गया है,और दूरसंचार सहित कई उद्योगों में समृद्ध अनुभव संचित किया है।, 5G, loT, Medical, Industrial Control.Automotive.Instrumentation.aviation and defense. विश्वसनीय और उच्च गुणवत्ता के लिए, हमने UL,ISO 9001,ISO 14001,ISO 13485,ITAF 16949 औरROHS और REACH के अनुरूपहम नवाचार करने के लिए उत्सुक हैं और 20 से अधिक पेटेंट प्राप्त कर चुके हैं हमारे सहयोगियों के साथ सोचकर, हम पीसीबी विनिर्माण, पीसीबी असेंबली,16 वर्षों से घटकों की आपूर्ति.

TECर्किट क्षमता
1. योजनागत विकास और पीसीबी लेआउट ((हम जो उपयोग करते हैं वह प्रोटेल, पीएडीएस है)
21-40 परतों से पीसीबी निर्माण (एकल पक्ष, डबल पक्ष, बहु-परत, एचडीआई बोर्ड, बोरी और अंधा छेद बोर्ड आदि)
3सामग्री की खरीद और प्रबंधन
4प्रोटोटाइप और एनपीआई (नए उत्पाद का परिचय)
5पीसीबीए (एसएमडी प्लेसमेंट में 0402,क्यूएफपी,क्यूएफएन,बीजीए आदि शामिल हैं) और छेद असेंबली, सर्किट में परीक्षण और कार्यात्मक परीक्षण के माध्यम से)
6आईसी पूर्व-प्रोग्रामिंग और कार्य सत्यापन और जलने का परीक्षण
7. पूर्ण इकाई असेंबली (बॉक्स बिल्डिंग में प्लास्टिक, स्क्रीन, धातु के आवरण, झिल्ली, कॉइल, वायर हार्नेस आदि शामिल हैं)
8पर्यावरण कोटिंग
9जीवन काल समाप्त होने वाले घटकों, अप्रचलित घटकों के प्रतिस्थापन और सर्किट, धातु और प्लास्टिक के आवरण और पैक के लिए डिजाइन सहायता सहित इंजीनियरिंग

अक्सर पूछे जाने वाले प्रश्न

हमारे पास आपके ईमेल अनुरोधों का जवाब देने या आपके ऑनलाइन ऑर्डर को संसाधित करने के लिए विक्रेता हैं जब हम उन्हें प्राप्त करते हैं। जब भी आपका ऑर्डर या ईमेल हमारे पास आता है तो हम आपके विवरणों की समीक्षा करना शुरू करते हैं।9 बजे से ऑनलाइन चैट का समयचीन मानक समय (GMT+8)

2मैं उद्धरण कैसे प्राप्त कर सकता हूँ?

आप सीधे ऑनलाइन सेवा व्यक्ति के लिए RFQ भेज सकते हैं, या ईमेल पर एक RFQ भेज सकते हैं पीसीबीए उद्धरण के लिए अपने गेरबर फ़ाइलों और अन्य आवश्यक फ़ाइलों को संलग्न करना न भूलें।

3उद्धरण के लिए क्या आवश्यक है?

गेरबर फ़ाइलः CAM350 RS274X

पीसीबी फाइलः प्रोटेल 99एसई, पी-सीएडी 2001 पीसीबी

BOM: Excel (PDF, word,txt, हम Excel प्रारूप पसंद करते हैं)

3D फ़ाइलेंः *.STP प्रारूप

4आप इतनी कम कीमत पर पीसीबीए का निर्माण कैसे कर सकते हैं?

पीसीबीए सेवा के निर्माण के रूप में, हमें अपने ग्राहकों के लिए लागत बचानी चाहिए, जो हमारा मूल उद्देश्य भी है।

सबसे पहले हम खरीद में कच्चे माल के कई आपूर्तिकर्ताओं से संपर्क करेंगे, जिसका उद्देश्य सबसे किफायती और गुणवत्ता वाले घटकों को खोजना है।

दूसरा, हम समय-समय पर कर्मचारियों को प्रशिक्षित करेंगे, ताकि वे उच्च दक्षता और उच्च गुणवत्ता के साथ कार्य पूरा कर सकें, ताकि समय और लागत की बचत हो सके।

अंत में, हम लगातार अपने उपकरणों में सुधार करते हैं और प्रौद्योगिकी और प्रबंधन प्रणाली विकसित करते हैं, और हमारे इंजीनियर समय पर वितरण, लागत नियंत्रण और गुणवत्ता आश्वासन के लिए सबसे अच्छा समाधान प्रदान करेंगे.ये सभी कारक लीडसिंटेक को कम लागत वाले पीसीबीए के लिए एक-स्टॉप गंतव्य बनाते हैं।

5अगर मैं हमारी कंपनी के पीसीबी से असंतुष्ट हूं तो क्या होगा?

यदि आपको अपने रसीद पीसीबीए के साथ कोई दोष मिलता है या हमारे उत्पादों या सेवाओं के बारे में कोई असंतोष है, तो कृपया हमें तुरंत ऑनलाइन चैट के माध्यम से बताएं या ईमेल भेजें . हम 24 घंटे के भीतर और अंत में आप संतुष्ट करने के लिए आप की सेवा करने के लिए जवाब देंगे.

6आपकी गोपनीयता नीति कैसे काम करती है?

ए. ग्राहकों द्वारा हमें प्रदान किए गए सभी पीसीबी और पीसीबी असेंबली डेटा को चोरी, समझौता या इस नीति के उल्लंघन में उपयोग से बचाना।

बी. हम किसी भी तीसरे पक्ष को व्यक्तिगत रूप से पहचान योग्य जानकारी साझा नहीं करेंगे, जारी नहीं करेंगे, प्रकाशित नहीं करेंगे, खुलासा नहीं करेंगे, किराए पर नहीं देंगे या नहीं बेचेंगे।

सी. हमारे उपयोगकर्ताओं के लिए हमारे द्वारा एकत्र किए जाने वाले पीसीबी डेटा के संबंध में पारदर्शिता प्रदान करना और प्रदान किए गए डेटा के साथ हम क्या करते हैं; जिसमें तीसरे पक्ष के पास उपयोगकर्ता डेटा तक पहुंच शामिल है।

डी. किस उद्देश्य से. हम उपयोगकर्ताओं को उचित रूप से सूचित करेंगे यदि उनके डेटा से समझौता किया जाता है और कानूनी रूप से सभी कानूनी अधिकारियों को पूरी हद तक डेटा सौंप देंगे;यदि और यदि पीसीबी और पीसीबीए डेटा की सुरक्षा करने में हमारी विफलता के लिए उपयोगकर्ता डेटा से समझौता या उल्लंघन किया जाता है.

7पीसीबीए विनिर्माण की आपकी क्षमता क्या है?

कारखाने का क्षेत्रफल 8000 वर्ग मीटर है, जिसमें 10 उत्पादन लाइनें हैं, जिनमें से 5 हाई स्पीड जुकी मशीन एसएमडी उत्पादन लाइन, 2 थ्रू होल और 3 असेंबली लाइन हैं।

8. औसत नेतृत्व समय क्या है?

नमूने के लिए, लीड समय लगभग 7 ~ 10 दिन है और उत्पादन की कठिनाई पर निर्भर करता है। बड़े पैमाने पर उत्पादन के लिए, लीड समय जमा भुगतान प्राप्त करने के बाद 30-40 दिन है।लीड समय प्रभावी हो जाता है जब (1) हम अपनी जमा प्राप्त किया है, और (2) हमारे पास आपके उत्पादों के लिए आपकी अंतिम स्वीकृति है। यदि हमारे लीड समय आपकी समय सीमा के साथ काम नहीं करते हैं, तो कृपया अपनी बिक्री के साथ अपनी आवश्यकताओं को देखें।हम आपकी आवश्यकताओं को पूरा करने का प्रयास करेंगे।ज्यादातर मामलों में हम ऐसा करने में सक्षम हैं।

9आप किस प्रकार के भुगतान विधियों को स्वीकार करते हैं?

हम पेपैल, नकद, बैंक हस्तांतरण (टी/टी) या वीजा द्वारा भुगतान स्वीकार करते हैं।

10उत्पाद की गारंटी क्या है?

हम हमारी सामग्री और कारीगरी की गारंटी देते हैं। हमारे उत्पादों के साथ आपकी संतुष्टि के लिए हमारी प्रतिबद्धता है। वारंटी के साथ या नहीं,यह हमारी कंपनी की संस्कृति है कि सभी ग्राहकों के मुद्दों को सभी की संतुष्टि के लिए संबोधित और हल करें.

11.आपका शिपिंग तरीका क्या है?

हमारे पास डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस द्वारा माल भेजने के लिए अपना खुद का प्रेषक है।

यदि आपके पास अपना एक्सपोर्टर है, तो हम उनके साथ सहयोग कर सकते हैं।

12क्या आपके पास न्यूनतम आदेश मात्रा है?

नमूने के अलावा, हम सभी अंतरराष्ट्रीय आदेशों के लिए एक चल रही न्यूनतम आदेश मात्रा की आवश्यकता है. यदि आप पुराने ग्राहक हैं, तो आप हमारे विक्रेता से संपर्क कर सकते हैं.

13.क्या मैं घटकों की आपूर्ति कर सकता हूँ?

हां, हालांकि, कृपया ध्यान दें कि हमारी अपतटीय असेंबली सुविधा में निर्यात किए जाने वाले घटकों पर सीमा शुल्क लगेगा और परियोजना में देरी हो सकती है।

14.. आप अप्रयुक्त या अप्रयुक्त घटकों को कैसे संभालते हैं?

हम अपने स्टॉक में रख सकते हैं या आप के लिए वापस आ सकते हैं, जो भी आप पसंद करते हैं।

​उत्पाद का वर्णन

विनिर्देशः
पीसीबी परतें:	1-42 परतें
पीसीबी सामग्रीः	सीईएम1, सीईएम3, रोजर्स, एफआर-4, हाई टीजी एफआर-4, एल्यूमीनियम बेस, हेलोजन मुक्त
पीसीबी बोर्ड का अधिकतम आकारः	620 मिमी*1100 मिमी
पीसीबी प्रमाणपत्रः	RoHS निर्देश के अनुरूप
पीसीबी मोटाईः	1.6 ±0.1 मिमी
बाहर की परत तांबा मोटाईः	0.5-5 औंस
आंतरिक परत तांबा मोटाईः	0.5-4 औंस
पीसीबी अधिकतम बोर्ड मोटाईः	6.0 मिमी
न्यूनतम छेद का आकारः	0.20 मिमी
न्यूनतम लाइन चौड़ाई/स्थानः	3/3मिल
मिन. एस/एम पिच:	0.1mm(4mil)
प्लेट मोटाई और एपर्चर अनुपात:	30:1
न्यूनतम छेद तांबाः	20μm
होले डाय. सहिष्णुता ((PTH):	±0.075mm(3mil)
होल डाय. सहिष्णुता ((NPTH):	±0.05mm (2mil)
छेद स्थिति विचलनः	±0.05mm (2mil)
रेखांकन सहिष्णुता:	±0.05mm (2mil)
पीसीबी सोल्डर मास्क:	काला, सफेद, पीला
पीसीबी सतह समाप्तः	एचएएसएल सीसा मुक्त, डुबकी एनआईजी, केमिकल टिन, फ्लैश गोल्ड, ओएसपी, गोल्ड फिंगर, पीलेबल, डुबकी सिल्वर
किंवदंती:	सफेद
ई-परीक्षण:	100% एओआई, एक्स-रे, फ्लाइंग जांच।
रूपरेखा:	मार्ग और स्कोर/वी-कट
निरीक्षण मानक:	IPC-A-610CCClassII
प्रमाणपत्र:	UL (E503048),ISO9001/ISO14001/IATF16949
आउटगोइंग रिपोर्ट:	अंतिम निरीक्षण, ई-परीक्षण, मिलाप योग्यता परीक्षण, माइक्रो सेक्शन और अधिक

​
