कार इंटीरियर के लिए त्वरित मोड़ कठोर लचीला पीसीबी बोर्ड लचीला कठोर पीसीबी निर्माण

कार इंटीरियर के लिए त्वरित मोड़ कठोर लचीला पीसीबी बोर्ड लचीला कठोर पीसीबी निर्माण

ब्रांड नाम:	TECircuit
मॉडल संख्या:	TEC0178
एमओक्यू:	नमूना के लिए 1pcs, थोक के लिए 100pcs
कीमत:	USD 1.99 ~ USD9.99/pcs
प्रसव का समय:	5-15 कार्य दिवस
भुगतान की शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

विस्तृत जानकारी

उत्पाद का वर्णन

रेटिंग और समीक्षा

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

ब्रांड:

शेन्ज़ेन Tecircuit इलेक्ट्रॉनिक्स कं, लिमिटेड

उत्पाद का प्रकार:

पीसीबी, उच्च आवृत्ति बोर्ड, कठोर पीसीबी, कठोर बोर्ड, लचीला बोर्ड, कठोर-फ्लेक्स पीसीबी, आईसी-सब्सट्रे

आइटम संख्या:

आरएफ0021

सेवा:

पीसीबीए सेवा

पैकेजिंग विवरण:

वैक्यूम पैकेज+कार्टन बॉक्स

आपूर्ति की क्षमता:

50000 पीसी / माह

प्रमुखता देना:

त्वरित मोड़ कठोर लचीला पीसीबी बोर्ड

कार इंटीरियर लचीला कठोर पीसीबी

अनुकूलित लचीला कठोर पीसीबी निर्माण

उत्पाद का वर्णन

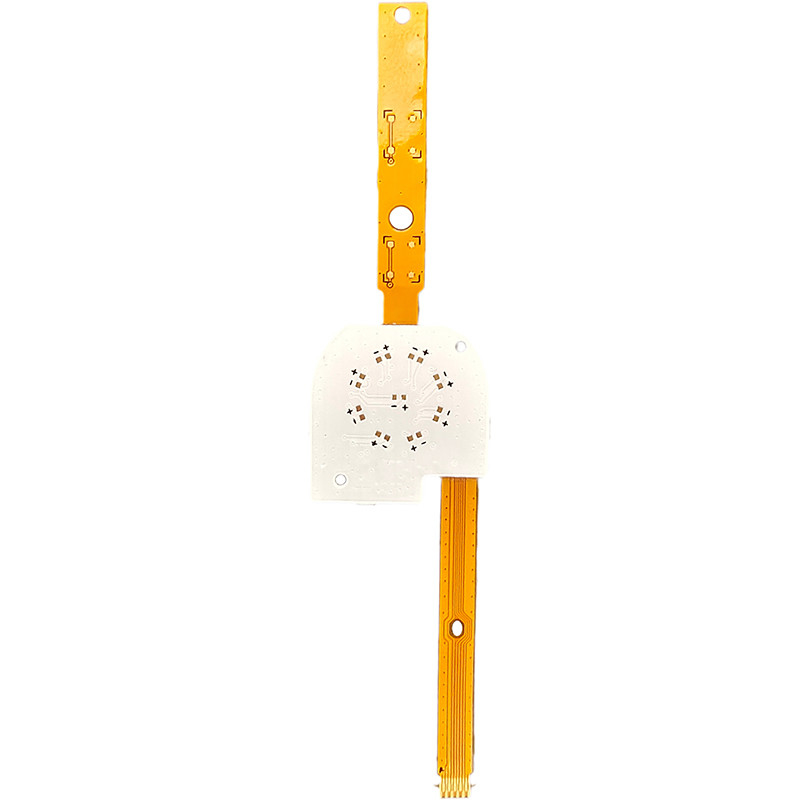

उत्पाद चित्र

कार इंटीरियर के लिए त्वरित मोड़ कठोर लचीला पीसीबी बोर्ड लचीला कठोर पीसीबी निर्माण 0

के बारे मेंTECसर्किट

पाया गयाःTECircuit वर्ष 2000 से काम कर रहा है।2004.

स्थानःचीन के शेन्ज़ेन में स्थित एक इलेक्ट्रॉनिक्स विनिर्माण सेवा (ईएमएस) प्रदाता।

आइटम:अनुकूलन योग्य ईएमएस पीसीबी,प्रस्तावकी एक पूरी श्रृंखलाएक-स्टॉपदुकान सेवाएं।

सेवा: प्रिंटेड सर्किट बोर्ड (पीसीबी) और मुद्रित सर्किट बोर्ड विधानसभा))पीसीबीए), लचीला मुद्रित सर्किट बोर्डएफपीसी), घटक सोर्सिंग,बॉक्स-बिल्डिंग, परीक्षण।

गुणवत्ता आश्वासन: यूएल,आईएसओ 9001,आईएसओ 14001,आईएसओ13485, ITAF 16949 औरROHS और REACH के अनुरूप।

कारखाने की तस्वीरें:
कंपनी का स्वयं का कारखाना: 50,000 वर्ग मीटर; कर्मचारीः 930+; मासिक उत्पादन क्षमताः 100,000 वर्ग मीटर

उत्पाद अनुप्रयोग

डैशबोर्ड डिस्प्ले:
- एलसीडी या ओएलईडी स्क्रीन को जोड़ने के लिए प्रयोग किया जाता है जो गति, ईंधन के स्तर और नेविगेशन जैसी महत्वपूर्ण जानकारी प्रदान करते हैं।
नियंत्रण कक्ष:
- जलवायु नियंत्रण, सूचना मनोरंजन प्रणालियों और चालक सहायता सुविधाओं के लिए नियंत्रण इंटरफेस में उपयोग किया जाता है, जिससे उपयोगकर्ता की बातचीत में आसानी होती है।
प्रकाश व्यवस्था:
- वाहन के इंटीरियर के भीतर अनुकूलन योग्य प्रकाश सुविधाओं को सक्षम करने के लिए परिवेश प्रकाश सर्किट में एकीकृत।
सीटों का हीटिंग और कूलिंग:
- इसका उपयोग कार सीटों में हीटिंग और कूलिंग तत्वों को जोड़ने के लिए किया जाता है, जिससे यात्रियों की सुविधा बढ़ जाती है।
एयरबैग सिस्टम:
- यात्रियों की सुरक्षा सुनिश्चित करने के लिए एयरबैग तैनाती प्रणालियों की निगरानी और सक्रिय करने वाले सर्किट में कार्यरत।
ऑडियो सिस्टम:
- उच्च गुणवत्ता वाली ध्वनि के लिए स्पीकर, एम्पलीफायर और नियंत्रण इंटरफेस को जोड़कर ऑडियो और मनोरंजन प्रणालियों में एकीकृत।
वायरलेस चार्जिंग पैड:
- स्मार्टफोन और अन्य उपकरणों के लिए वायरलेस चार्जिंग सिस्टम में इस्तेमाल किया जाता है, जो बिजली प्रबंधन सर्किट को जोड़ता है।
खिड़की और छत के नियंत्रण:
- विद्युत खिड़कियों और सौर छतों को नियंत्रित करने वाले सर्किट में उपयोग किया जाता है, सुविधा और आराम प्रदान करता है।
सेंसर एकीकरण:
- विभिन्न सेंसरों (नज़दीकी, तापमान, दबाव) को जोड़ने के लिए प्रयोग किया जाता है जो वाहन प्रणालियों की कार्यक्षमता को बढ़ाते हैं।
स्टीयरिंग व्हील नियंत्रण:
- लचीले सर्किट में प्रयोग किया जाता है जो ऑडियो, क्रूज कंट्रोल और नेविगेशन के लिए स्टीयरिंग व्हील पर लगाए गए नियंत्रण को जोड़ते हैं।

उत्पाद की विशेषताएं

लचीलापन:
- एफपीसी को आसानी से घुमाया और कार के इंटीरियर के जटिल डिजाइनों के अनुरूप आकार दिया जा सकता है, जिससे अंतरिक्ष का कुशल उपयोग हो सकता है।
हल्का वजन:
- एफपीसी के हल्के स्वभाव से वाहन के कुल वजन में कमी आती है और ईंधन दक्षता में सुधार होता है।
पतली प्रोफ़ाइल:
- एफपीसी का एक पतला डिजाइन है जो थोक जोड़ने के बिना तंग स्थानों में निर्बाध एकीकरण की अनुमति देता है।
उच्च विद्युत प्रदर्शन:
- वाहनों में इलेक्ट्रॉनिक प्रणालियों के विश्वसनीय संचालन के लिए आवश्यक कम प्रतिरोध और उच्च संकेत अखंडता प्रदान करता है।
स्थायित्व:
- कंपन, तापमान में उतार-चढ़ाव और आर्द्रता सहित ऑटोमोबाइल वातावरण की कठोरता का सामना करने के लिए बनाया गया।
अनुकूलन योग्य डिजाइन:
- विशिष्ट ऑटोमोबाइल अनुप्रयोगों के लिए अनुकूलित किया जा सकता है, अद्वितीय लेआउट और घटक एकीकरण की अनुमति देता है।
इकट्ठा करने में आसानी:
- कार के इंटीरियर में कुशलतापूर्वक एकीकृत करने के लिए विनिर्माण और स्थापना प्रक्रिया को सरल बनाता है।
पर्यावरणीय कारकों का प्रतिरोध:
- अक्सर नमी, धूल और रसायनों के प्रतिरोध के लिए इलाज किया जाता है, विभिन्न परिस्थितियों में दीर्घायु और विश्वसनीयता में वृद्धि होती है।
लागत प्रभावीता:
- सामग्री लागत और असेंबली समय को कम करता है, जिससे FPC ऑटोमोटिव अनुप्रयोगों के लिए एक लागत प्रभावी समाधान बन जाता है।
मोटर वाहन मानकों का अनुपालन:
- वाहनों में विश्वसनीय संचालन सुनिश्चित करने के लिए प्रासंगिक मोटर वाहन सुरक्षा और प्रदर्शन मानकों को पूरा करने के लिए निर्मित।

प्रश्न 1: उद्धरण के लिए क्या आवश्यक है?
उत्तर:
पीसीबीः QTY, गेरबर फ़ाइल और तकनीकी आवश्यकताएं ((सामग्री/सतह परिष्करण उपचार/ताँबा मोटाई/बोर्ड मोटाई,...)
पीसीबीए: पीसीबी जानकारी, बीओएम, परीक्षण दस्तावेज...)

Q2: आप उत्पादन के लिए कौन सी फ़ाइल प्रारूप स्वीकार करते हैं?
उत्तर:
पीसीबी गेर्बर फ़ाइल
पीसीबी के लिए बीओएम सूची
पीसीबीए के लिए परीक्षण विधि

प्रश्न 3: क्या मेरी फाइलें सुरक्षित हैं?
उत्तर:
आपकी फ़ाइलें पूरी तरह से सुरक्षित और सुरक्षित रखी जाती हैं। हम पूरी प्रक्रिया में अपने ग्राहकों के लिए आईपी की रक्षा करते हैं। ग्राहकों से सभी दस्तावेज कभी भी किसी तीसरे पक्ष के साथ साझा नहीं किए जाते हैं।

Q4: शिपमेंट का तरीका क्या है?
उत्तर:
हम शिपमेंट के लिए फेडएक्स/डीएचएल/टीएनटी/यूपीएस की पेशकश कर सकते हैं। ग्राहक द्वारा प्रदान की गई शिपमेंट विधि भी स्वीकार्य है।

Q5: भुगतान का तरीका क्या है?
उत्तर:
अग्रिम में टेलीग्राफिक ट्रांसफर (एडवांस टीटी, टी/टी), पेपैल स्वीकार्य है।

उत्पाद का वर्णन

विनिर्देशः
पीसीबी परतें:	1-42 परतें
पीसीबी सामग्रीः	सीईएम1, सीईएम3, रोजर्स, एफआर-4, हाई टीजी एफआर-4, एल्यूमीनियम बेस, हेलोजन मुक्त
पीसीबी बोर्ड का अधिकतम आकारः	620 मिमी*1100 मिमी
पीसीबी प्रमाणपत्रः	RoHS निर्देश के अनुरूप
पीसीबी मोटाईः	1.6 ±0.1 मिमी
बाहर की परत तांबा मोटाईः	0.5-5 औंस
आंतरिक परत तांबा मोटाईः	0.5-4 औंस
पीसीबी अधिकतम बोर्ड मोटाईः	6.0 मिमी
न्यूनतम छेद का आकारः	0.20 मिमी
न्यूनतम लाइन चौड़ाई/स्थानः	3/3मिल
मिन. एस/एम पिच:	0.1mm(4mil)
प्लेट मोटाई और एपर्चर अनुपात:	30:1
न्यूनतम छेद तांबाः	20μm
होले डाय. सहिष्णुता ((PTH):	±0.075mm(3mil)
होल डाय. सहिष्णुता ((NPTH):	±0.05mm (2mil)
छेद स्थिति विचलनः	±0.05mm (2mil)
रेखांकन सहिष्णुता:	±0.05mm (2mil)
पीसीबी सोल्डर मास्क:	काला, सफेद, पीला
पीसीबी सतह समाप्तः	एचएएसएल सीसा मुक्त, डुबकी एनआईजी, केमिकल टिन, फ्लैश गोल्ड, ओएसपी, गोल्ड फिंगर, पीलेबल, डुबकी सिल्वर
किंवदंती:	सफेद
ई-परीक्षण:	100% एओआई, एक्स-रे, फ्लाइंग जांच।
रूपरेखा:	मार्ग और स्कोर/वी-कट
निरीक्षण मानक:	IPC-A-610CCClassII
प्रमाणपत्र:	UL (E503048),ISO9001/ISO14001/IATF16949
आउटगोइंग रिपोर्ट:	अंतिम निरीक्षण, ई-परीक्षण, मिलाप योग्यता परीक्षण, माइक्रो सेक्शन और अधिक

रेटिंग और समीक्षा

समग्र रेटिंग

5.0

इस आपूर्तिकर्ता के लिए 50 समीक्षाओं पर आधारित

रेटिंग स्नैपशॉट

निम्नलिखित सभी रेटिंग का वितरण है

5 सितारे

100%

4 सितारे

3 सितारे

2 सितारे

1 सितारे

सभी समीक्षाएँ

Bram de Vries

Netherlands Feb 6.2026

सहायक (169)

Very satisfied with the technical support from tecircuitpcba. They provided valuable feedback on our stack-up design which improved the final yield of our Rigid-Flex project. High-quality manufacturing and proactive service. We will be back for more.

Johannes van den Berg

Netherlands Oct 31.2025

सहायक (653)

Excellent craftsmanship on the Rigid-Flex PCBs. The structural integrity of the boards is impressive, and they integrated perfectly into our compact housing. Clear communication and no hidden costs. A very reliable supplier for the European market.

Marc Dubois

Netherlands Oct 14.2025

सहायक (415)

Excellent technical execution on a very complex Rigid-Flex design. They managed the multilayer integration flawlessly. It’s hard to find a manufacturer that balances sophisticated engineering with such consistent output. Very pleased with the results
