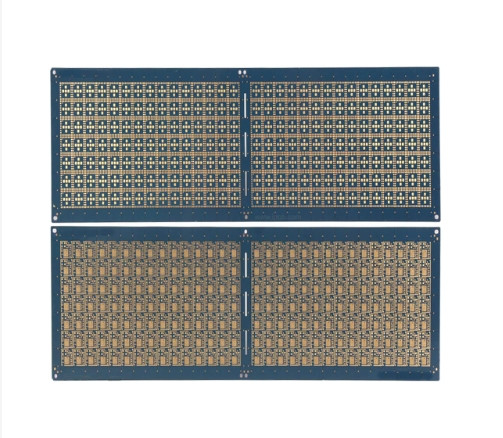

आईसी सब्सट्रेट पीसीबी बहुपरत कठोर मुद्रित सर्किट बोर्ड एलजीए पैकेज एनआईजी खत्म

आईसी सब्सट्रेट पीसीबी बहुपरत कठोर मुद्रित सर्किट बोर्ड एलजीए पैकेज एनआईजी खत्म

ब्रांड नाम:	TECircuit
मॉडल संख्या:	TEC0210
एमओक्यू:	नमूना के लिए 1pcs, थोक के लिए 100pcs
कीमत:	USD 1.99 ~ USD9.99/pcs
प्रसव का समय:	5-15 कार्य दिवस
भुगतान की शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

विस्तृत जानकारी

उत्पाद का वर्णन

रेटिंग और समीक्षा

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

ब्रांड:

शेन्ज़ेन Tecircuit इलेक्ट्रॉनिक्स कं, लिमिटेड

उत्पाद का प्रकार:

पीसीबी, उच्च आवृत्ति बोर्ड, कठोर पीसीबी, कठोर बोर्ड, लचीला बोर्ड, कठोर-फ्लेक्स पीसीबी, आईसी-सब्सट्रे

आइटम संख्या:

R0078

सेवा:

पीसीबीए सेवा

पैकेजिंग विवरण:

वैक्यूम पैकेज+कार्टन बॉक्स

आपूर्ति की क्षमता:

50000 पीसी / माह

प्रमुखता देना:

ENIG Finish IC सब्सट्रेट PCB

आईसी सब्सट्रेट प्रिंटेड सर्किट बोर्ड

उत्पाद का वर्णन

उत्पाद चित्र

TECircuit के बारे में

पाया गयाःTECircuit वर्ष 2000 से काम कर रहा है।2004.

स्थानःचीन के शेन्ज़ेन में स्थित एक इलेक्ट्रॉनिक्स विनिर्माण सेवा (ईएमएस) प्रदाता।

आइटम:अनुकूलन योग्य ईएमएस पीसीबी,प्रस्तावकी एक पूरी श्रृंखलाएक-स्टॉपदुकान सेवाएं।

सेवा: प्रिंटेड सर्किट बोर्ड (पीसीबी) और मुद्रित सर्किट बोर्ड विधानसभा))पीसीबीए), लचीला मुद्रित सर्किट बोर्डएफपीसी), घटक सोर्सिंग,बॉक्स-बिल्डिंग, परीक्षण।

गुणवत्ता आश्वासन: यूएल,आईएसओ 9001,आईएसओ 14001,आईएसओ13485, ITAF 16949 औरROHS और REACH के अनुरूप।

कारखाने की तस्वीरें:
कंपनी का स्वयं का कारखाना: 50,000 वर्ग मीटर; कर्मचारीः 930+; मासिक उत्पादन क्षमताः 100,000 वर्ग मीटर

उत्पाद अनुप्रयोग

उच्च प्रदर्शन प्रोसेसर:
- कंप्यूटरों और सर्वरों के लिए सीपीयू और जीपीयू में उपयोग किया जाता है, जिससे उच्च गति डेटा प्रसंस्करण और कुशल थर्मल प्रबंधन संभव होता है।
नेटवर्किंग उपकरण:
- नेटवर्क प्रोसेसर और स्विच में एकीकृत, तेजी से डेटा ट्रांसमिशन और संचार की सुविधा।
दूरसंचार:
- मोबाइल नेटवर्क के लिए बेस स्टेशनों और आरएफ मॉड्यूल में उपयोग किया जाता है, जो विश्वसनीय संकेत प्रसंस्करण और कनेक्टिविटी सुनिश्चित करता है।
उपभोक्ता इलेक्ट्रॉनिक्स:
- उन्नत सुविधाओं और कार्यक्षमताओं का समर्थन करने वाले स्मार्टफोन, टैबलेट और स्मार्ट टीवी जैसे उपकरणों में उपयोग किया जाता है।
ऑटोमोबाइल इलेक्ट्रॉनिक्स:
- उन्नत ड्राइवर सहायता प्रणाली (एडीएएस) और सूचना मनोरंजन जैसे अनुप्रयोगों के लिए ऑटोमोबाइल नियंत्रण इकाइयों में एकीकृत।
चिकित्सा उपकरण:
- डायग्नोस्टिक और इमेजिंग उपकरण में उपयोग किया जाता है, जहां रोगी सुरक्षा के लिए प्रदर्शन और विश्वसनीयता महत्वपूर्ण है।
औद्योगिक स्वचालन:
- प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) और रोबोटिक्स में प्रयोग किया जाता है, जिससे परिचालन दक्षता और नियंत्रण में वृद्धि होती है।
एयरोस्पेस और रक्षा:
- कठोर वातावरण में उच्च विश्वसनीयता और प्रदर्शन की आवश्यकता वाले महत्वपूर्ण प्रणालियों में एकीकृत।
एम्बेडेड सिस्टम:
- विभिन्न एम्बेडेड अनुप्रयोगों में उपयोग किया जाता है, जिसमें IoT उपकरण और स्मार्ट सेंसर शामिल हैं, जिससे कॉम्पैक्ट डिजाइन की अनुमति मिलती है।
बिजली प्रबंधन आईसी:
- ऊर्जा खपत को अनुकूलित करने और दक्षता में सुधार के लिए बिजली प्रबंधन समाधानों में नियोजित।

उत्पाद की विशेषताएं

कम प्रोफ़ाइल:
- एलजीए पैकेजों की ऊँचाई कम होती है, जिससे वे सीमित स्थान के अनुप्रयोगों के लिए उपयुक्त होते हैं।
उत्कृष्ट थर्मल प्रदर्शन:
- उच्च प्रदर्शन अनुप्रयोगों के लिए आवश्यक कुशल गर्मी अपव्यय के लिए डिज़ाइन किया गया।
उच्च पिन संख्या:
- बड़ी संख्या में I/O कनेक्शनों का समर्थन करता है, जिससे जटिल और बहुमुखी डिजाइन की अनुमति मिलती है।
मजबूत यांत्रिक स्थिरता:
- संयोजन और संचालन के दौरान मजबूत यांत्रिक समर्थन प्रदान करता है, विश्वसनीयता को बढ़ाता है।
इकट्ठा करने में आसानी:
- एलजीए पैकेज स्वचालित असेंबली प्रक्रियाओं को सुविधाजनक बनाते हैं, जिससे विनिर्माण दक्षता में सुधार होता है।
कम परजीवी प्रेरण:
- कम प्रेरण के लिए अनुकूलित, जो उच्च आवृत्ति प्रदर्शन और संकेत अखंडता को लाभान्वित करता है।
विभिन्न सब्सट्रेट के साथ संगतता:
- विभिन्न अनुप्रयोगों के लिए कार्बनिक और सिरेमिक सब्सट्रेट सहित विभिन्न सामग्रियों के साथ इस्तेमाल किया जा सकता है।
बेहतर सिग्नल अखंडता:
- उच्च गति अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए, सिग्नल गिरावट को कम करने के लिए डिज़ाइन किया गया।
लागत प्रभावीता:
- बड़े पैमाने पर उत्पादन के लिए उपयुक्त, उच्च गुणवत्ता बनाए रखते हुए लागत को कम करता है।
उद्योग मानकों का अनुपालन:
- कठोर प्रदर्शन और सुरक्षा मानकों को पूरा करने के लिए निर्मित, महत्वपूर्ण अनुप्रयोगों में विश्वसनीयता सुनिश्चित करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: उद्धरण के लिए क्या आवश्यक है?
उत्तर:
पीसीबीः QTY, गेरबर फ़ाइल और तकनीकी आवश्यकताएं ((सामग्री/सतह परिष्करण उपचार/ताँबा मोटाई/बोर्ड मोटाई,...)
पीसीबीए: पीसीबी जानकारी, बीओएम, परीक्षण दस्तावेज...)

Q2: आप उत्पादन के लिए कौन सी फ़ाइल प्रारूप स्वीकार करते हैं?
उत्तर:
पीसीबी गेर्बर फ़ाइल
पीसीबी के लिए बीओएम सूची
पीसीबीए के लिए परीक्षण विधि

प्रश्न 3: क्या मेरी फाइलें सुरक्षित हैं?
उत्तर:
आपकी फ़ाइलें पूरी तरह से सुरक्षित और सुरक्षित रखी जाती हैं। हम पूरी प्रक्रिया में अपने ग्राहकों के लिए आईपी की रक्षा करते हैं। ग्राहकों से सभी दस्तावेज कभी भी किसी तीसरे पक्ष के साथ साझा नहीं किए जाते हैं।

Q4: शिपमेंट का तरीका क्या है?
उत्तर:
हम शिपमेंट के लिए फेडएक्स/डीएचएल/टीएनटी/यूपीएस की पेशकश कर सकते हैं। ग्राहक द्वारा प्रदान की गई शिपमेंट विधि भी स्वीकार्य है।

Q5: भुगतान का तरीका क्या है?
उत्तर:
अग्रिम में टेलीग्राफिक ट्रांसफर (एडवांस टीटी, टी/टी), पेपैल स्वीकार्य है।

उत्पाद का वर्णन

विनिर्देशः
पीसीबी परतें:	1-42 परतें
पीसीबी सामग्रीः	सीईएम1, सीईएम3, रोजर्स, एफआर-4, हाई टीजी एफआर-4, एल्यूमीनियम बेस, हेलोजन मुक्त
पीसीबी बोर्ड का अधिकतम आकारः	620 मिमी*1100 मिमी
पीसीबी प्रमाणपत्रः	RoHS निर्देश के अनुरूप
पीसीबी मोटाईः	1.6 ±0.1 मिमी
बाहर की परत तांबा मोटाईः	0.5-5 औंस
आंतरिक परत तांबा मोटाईः	0.5-4 औंस
पीसीबी अधिकतम बोर्ड मोटाईः	6.0 मिमी
न्यूनतम छेद का आकारः	0.20 मिमी
न्यूनतम लाइन चौड़ाई/स्थानः	3/3मिल
मिन. एस/एम पिच:	0.1mm(4mil)
प्लेट मोटाई और एपर्चर अनुपात:	30:1
न्यूनतम छेद तांबाः	20μm
होले डाय. सहिष्णुता ((PTH):	±0.075mm(3mil)
होल डाय. सहिष्णुता ((NPTH):	±0.05mm (2mil)
छेद स्थिति विचलनः	±0.05mm (2mil)
रेखांकन सहिष्णुता:	±0.05mm (2mil)
पीसीबी सोल्डर मास्क:	काला, सफेद, पीला
पीसीबी सतह समाप्तः	एचएएसएल सीसा मुक्त, डुबकी एनआईजी, केमिकल टिन, फ्लैश गोल्ड, ओएसपी, गोल्ड फिंगर, पीलेबल, डुबकी सिल्वर
किंवदंती:	सफेद
ई-परीक्षण:	100% एओआई, एक्स-रे, फ्लाइंग जांच।
रूपरेखा:	मार्ग और स्कोर/वी-कट
निरीक्षण मानक:	IPC-A-610CCClassII
प्रमाणपत्र:	UL (E503048),ISO9001/ISO14001/IATF16949
आउटगोइंग रिपोर्ट:	अंतिम निरीक्षण, ई-परीक्षण, मिलाप योग्यता परीक्षण, माइक्रो सेक्शन और अधिक
