| ब्रांड नाम: | TECircuit |
| मॉडल संख्या: | TEC0046 |
| एमओक्यू: | नमूना के लिए 1pcs, थोक के लिए 100pcs |
| कीमत: | USD 1.99 ~ USD9.99/pcs |
| प्रसव का समय: | 5-15 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

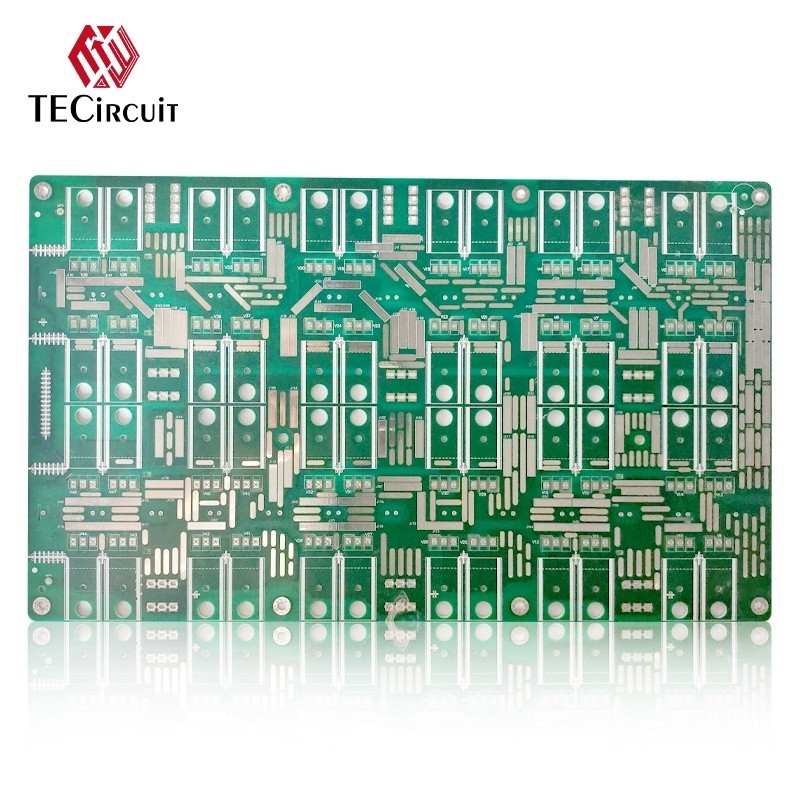

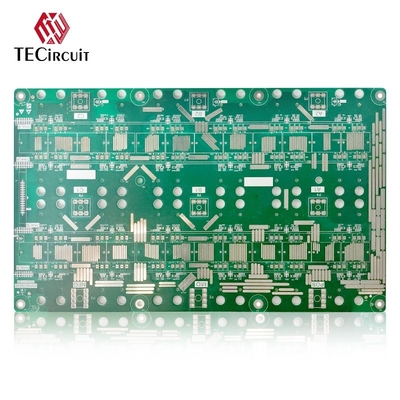

| परत गणना | 4L |
| सामग्री | FR-4 TG150 |
| मोटाई | 2.5 मिमी |
| तांबे की मोटाई | 3.5oz |
| आयाम | 419*250मिमी |
| सतह का उपचार | एचएएसएल एलएफ |
| आवेदन | सोलर इन्वर्टर |
| पीसीबी परतें | 1-42 परतें |
| पीसीबी सामग्री | सीईएम1, सीईएम3, रोजर्स, एफआर-4, हाई टीजी एफआर-4, एल्यूमिनियम बेस, हैलोजन फ्री |
| अधिकतम बोर्ड आकार | 620 मिमी * 1100 मिमी |
| प्रमाणन | RoHS निर्देश-अनुपालक |
| पीसीबी मोटाई | 1.6 ±0.1 मिमी |
| बाहरी परत तांबे की मोटाई | 0.5-5oz |
| भीतरी परत तांबे की मोटाई | 0.5-4oz |
| अधिकतम बोर्ड मोटाई | 6.0 मिमी |
| न्यूनतम छेद आकार | 0.20 मिमी |
| न्यूनतम लाइन चौड़ाई/स्थान | 3/3मिलि |
| न्यूनतम सोल्डर मास्क पिच | 0.1मिमी (4मिलि) |
| प्लेट की मोटाई और एपर्चर अनुपात | 30:1 |
| न्यूनतम छेद तांबा | 20μm |
| छेद व्यास सहिष्णुता (पीटीएच) | ±0.075मिमी (3मिलि) |
| छेद व्यास सहिष्णुता (एनपीटीएच) | ±0.05मिमी (2मिलि) |
| छेद स्थिति विचलन | ±0.05मिमी (2मिलि) |
| रूपरेखा सहिष्णुता | ±0.05मिमी (2मिलि) |
| पीसीबी सोल्डर मास्क रंग | काला, सफ़ेद, पीला |
| पीसीबी सतह फ़िनिश | एचएएसएल लीडफ्री, इमर्शन एनआईजी, केम टिन, फ्लैश गोल्ड, ओएसपी, गोल्ड फिंगर, पीलेबल, इमर्शन सिल्वर |
| पौराणिक रंग | सफ़ेद |
| विद्युत परीक्षण | 100% एओआई, एक्स-रे, फ्लाइंग जांच परीक्षण |
| रूपरेखा प्रसंस्करण | रूट और स्कोर/वी-कट |
| निरीक्षण मानक | आईपीसी-ए-610सी क्लास II |
| प्रमाण पत्र | यूएल (ई503048), आईएसओ9001/आईएसओ14001/आईएटीएफ16949 |
| निवर्तमान रिपोर्ट | अंतिम निरीक्षण, ई-टेस्ट, सोल्डरबिलिटी टेस्ट, माइक्रो सेक्शन और बहुत कुछ |
